イワフジ製グラップルGS90LJ上配管仕様での油圧ホースの工夫

 株式会社澄川工作所ではイワフジ工業製グラップルを上配管仕様で使っています。グラップルとアームをつなぐ油圧ホースは実は少し長めに作っています。ギリギリまで短くしてもグラップル動作はできるのですが、なぜ少し長めになっていると思いますか?

 まず少し長めの方が油圧ホースが何かに引っかかった時でも切れにくく、取り回しが楽なためメンテナンスがしやすいという理由があります。ただし上記写真のように油圧ホースが少し飛び出してしまい、この部分をひっかけてしまうため嫌がる方もいらっしゃるので、良し悪しは分かれるかもしれません。

 そして弊社でこうしているもう一つの理由が、ブームアーム間の油圧ホースと長さを同じにできるためです。ブームアーム間のホースとグラップルアーム間のホースの長さを同じにできるため、予備のホースを少なくすることができ、またどちらかの油圧ホースが切れてしまっても、長さや金具が同じであれば流用が可能です。

 修理現場で機械を動かすことを優先して試行錯誤してきた結果、生まれてきた弊社ならではの工夫です。使用している機械や現場の状況によって色々な工夫ができると思います。油圧ホースの工夫として検討してみてはいかがでしょうか。

カテゴリー: 林業機械

令和2年10月きたひろしまカレッジを開催しました

昨年に引き続き今年もきたひろしまカレッジを開催しました。今回はロープの編み込みと林業機械の操作体験会の2本立てで行いました。

ロープの編み込み講習

ロープの編み込みは募集開始から2日で満員御礼となる人気コースです。昨年もすぐに満員となったのですが、みなさん意外と編み込みに興味があるのでしょうか?お伺いしたところ、アウトドアで使ってみたい方が多いようでした。講習では1時間ほどで上手にわっかが作れていたようです。

林業機械の操作体験

林業機械では丸太をつかんで移動させる動作を体験していただきました。初めての機械操作ではじめは恐るおそる操作、たまにチカラが入りすぎて動作が大きくなったりおっかなびっくりでしたが、最後には上手に丸太をつかめていました。

カテゴリー: 資材, 林業機械

冬に向けてのロック加工ワイヤー製作開始

先日の真夏の暑さの投稿から、今度は冬に向けての話題です。

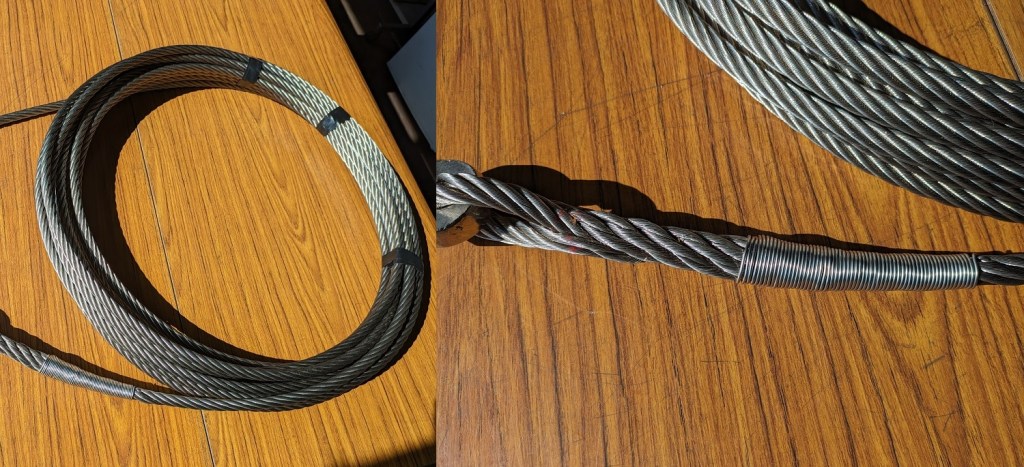

毎年この時期になると大量のロック加工ワイヤーの注文が入ります。これは防雪柵等で使用されるロック加工ワイヤーです。雪が降る前に納品して道内各地の防雪柵の補修等で使われるようです。

このロック加工ワイヤーの納品が終わるころには、弊社も冬に向けて在庫の整理や衣替えなど始まります。

株式会社澄川工作所ではこのような大量のロック加工ワイヤーの注文も受け付けております。弊社営業までお問い合わせください。

カテゴリー: 資材

北の森づくり専門学院にてメンテナンス講習を実施しました

8月のお盆明け、気温が35度を超える猛暑日のなか弊社旭川支店にて北の森づくり専門学院の生徒さん向けに林業機械のメンテナンス講習を実施しました。

間伐や皆伐の現場で使用される林業機械は長く使うためにはメンテナンスが大切です。グリスアップをしないまま使い続ければ、一年も持たずにピンが減ったりガタが出たりと故障につながります。ピンがすり減って抜けかかっているのに気づかず使い続ければ思わぬ事故にもつながります。そんな事故や故障がないようメンテナンス講習では日々の点検ポイントについて解説しました。

ぜひ日々のメンテナンスをしっかり行い、大切に安全に機械を使っていただきたいと思います。暑い中お疲れさまでした。

カテゴリー: 未分類 | タグ:

グラップルに必要な油圧システムや取付改造

「この油圧ショベルに5本配管のグラップルの取り付けできるか?」「グラップルの機械にハーベスタを取り付けできるか?」というようなお問い合わせがよくあります。実際の取り付けが出来る・出来ないについては詳しく確認する必要があります。その確認ポイントですが、今回はグラップルの油圧システムと必要な取付改造について解説します。

まず、イワフジ工業製グラップルを確認してみます。足ペダル式や5本配管仕様と呼ばれるのがGS90LJで、手元の操作レバーにボタンを追加して操作するのが電磁弁内蔵型のGS90LJVとなります。製品の規格は似ていますが、下記の表のように仕様が異なるため簡単に付け替えることは出来ません。

型式GS90LJGS90LJV
操作形式パイロット電磁弁
操作方法足ペダル手元レバー
配管5本油圧配管
旋回+開閉+ドレイン
2本油圧配管+配線用
PT
上配管改造不可
イワフジ工業製グラップル

ベースマシン(油圧ショベル)に必要な油圧システムも、GS90LJなのかGS90LJVなのかで変わってきます。

GS90LJで必要に必要な配管は制御用に4本の往復(または共用)配管と1本のドレイン配管となります。油圧ポンプ側はサービスポート(または追加ポート)と追加ポンプ(またはPTO、アドオンバルブ等)が必要になる場合が多いです。キャビン側の改造は追加ペダルおよびパイロットラインとなります。

GS90LJVはブレーカー配管仕様の油圧ショベルに取り付けしやすいです。ブレーカー配管仕様であれば基本的には追加配管や油圧ポンプの改造は不要となります。ただし電装関係の改造は必要です。電磁弁グラップル用のノブへの取り換えと配線、およびブレーカペダルを使用しない場合は電磁弁ユニットの取り付けとなります。

型式GS90LJGS90LJV
配管仕様往復配管2系統+ドレインブレーカー配管
油圧仕様要追加バルブブレーカー仕様
操作部分足ペダル追加
パイロットライン
ノブの付け替え
+電磁弁追加パイロットライン
or
+ブレーカペダル
ベースマシン側の仕様

なお、配管配列や配管のサイズはベースマシンのメーカにより異なります。グラップル側での配管変更を行っている場合もあります。またピン径やアーム幅も異なるため付け替える場合には注意が必要です。

メーカ住友建機
SH120
日立建機
ZX120
コマツ
PC120
CAT
312
加藤製作
HD512
アーム幅 mm255254260220250
ピン径 mm6565606565
アーム幅およびピン径

新品のベースマシンにそれに適合したグラップルであれば問題ありませんが、異なる機械同士では付けられる場合・改造しないと付けられない場合が多くあります。特に5本配管のグラップルの場合、ドレイン配管を間違って取り付けると大きな故障につながりますのでご注意ください。

カテゴリー: 林業機械

ボルト式滑り止め加工で北広島セルプ様と工福連携を開始!

北広島市で就労支援を行っている北ひろしま福祉会北広島セルプ様と共同で、ボルト式滑り止めの金属加工において工福連携を開始しました。

「工福連携」とは「工業」と「福祉」からの造語です。農福連携や水福連携という言葉は既にあるようです。

なぜ工福連携があまり無いかというと、一般的な就労支援施設での作業は安全確保が非常に難しいらしく、軽作業や農福連携などのように農業系の作業がほとんどで、金属加工などの工業との連携はあまりないようです。今回の取り組みについては北広島セルプの担当のかたと安全対策を何度も確認、また作業工程についてもどこまで対応できるか十分に検討を行っています。

生産数はまだまだ少ないですがこれから少しずつ進めていき、冬の需要期に向けて製作していきます。冬の北海道、特に林業の現場には最適な滑り止めになっていますので、ぜひ使ってみてください。

カテゴリー: 林業機械 | 1件のコメント

緊急事態宣言に伴う弊社対応について

新型コロナウイルスの感染拡大により、罹患された皆さまとそのご家族、生活に影響を受けられている皆さまに心よりお見舞い申し上げます。

新型コロナウィルス感染拡大の緊急事態宣言に伴い弊社においても感染拡大防止の為、訪問営業の自粛を行うこととなりました。資材や部品のご注文、機械の修理等は通常通り行っておりますので、電話およびFAX、eメール等でご依頼いただけますようお願いいたします。

お客様には大変ご不便おかけしますが、何卒ご配慮・ご理解のほど宜しくお願い致します。

【実施期間および内容】
令和2年4月17日(金)~ 令和2年5月6日(水)

●営業・・・・訪問営業の自粛、電話FAX、eメールでの対応は通常通り
●工場・・・・通常営業

※今後の非常事態宣言の状況により変更・延長の可能性がございます。
※営業時間に変更はありません。

また、緊急事態宣言の発令により一部地域で運送の遅れが生じています。あわせてご理解の程よろしくお願いいたします。

カテゴリー: 未分類

木材用グラップルのVRグラップルシミュレータで作業を疑似体験できます!

このたび株式会社デッドロック様にVRグラップルシミュレータを開発してもらいました!(開発:株式会社デッドロック、協力および販売元:澄川工作所)

VRとは「Virtual Reality(バーチャル・リアリティー)」の略で、「仮想現実」とも言われます。このVR技術を使い、木材をつかんだり移動させるための重機である木材用グラップルの操作を疑似体験できます。

VRグラップルシミュレータの様子

使用者はヘッドセットをかぶるため、360度どこを見ても重機の中にいるような臨場感あふれる体験が可能です。操作レバーは実際の重機と同じようにJIS規格となっています。グラップル操作は電磁弁グラップルとなっています。外部出力もできるため、使用者以外の人が操作の指導等を行うことができます。

このVRグラップルシミュレータは持ち運びが可能です。そのため各種安全講習やセミナー等で気軽に重機の練習ができます。また実際の重機と異なり操作ミスでけがをすることがなく、何をすれば危険なのかを体験することができます。

販売は今年後半を予定しています。それまではぜひ弊社にお立ち寄りいただき、VRグラップルシミュレータを体験してみてください。

カテゴリー: 林業機械 | タグ:

【新製品情報】コンパクトな強力長シャックルTSL-1.25tが新登場

大洋製器工業株式会社よりコンパクトな強力長シャックルTSL-1.25tが新登場しました。

これまでは一番小さくても2.5t対応の強力長シャックルでした。そのため従来はそれほど重量はないが、通常のシャックルでは長さが足りない場合などでも2.5tを使うしかなく、お客様からさらにコンパクトな強力長シャックルのご要望をいただいていました。

従来のTLS-2.5tに比べかなりコンパクトになり、扱いやすくなっています。ぜひ一度手に取ってその使いやすさを体験していただきたいと思います。

カテゴリー: 資材

【新製品情報】小型グラップルソーGS-50LSJが新発売

2019年の林業機械展にてイワフジ工業株式会社が参考出展していた、小型グラップルソーGS-50LSJが今年春より販売されます。

こちらは適用ベースマシン5 – 5.5ton となりミニ油圧ショベル向けとなります。従来のグラップルソーと異なりソーが固定式となっていますが、その他の動きについては従来の製品と変わりありません。

用途としては大型の油圧ショベルが作業しにくい市街地や道路わきの伐採作業、チップ工場などでの作業が考えられます。

北海道では12tonクラスの油圧ショベルで使用するGS-95LSJが主流ですが、木質バイオマス等で工場内でのグラップルソーのお問い合わせも頂いています。今後は道内でも小型のグラップルソーが増えていくかもしれません。詳細についてはお問い合わせください。

カテゴリー: 林業機械
